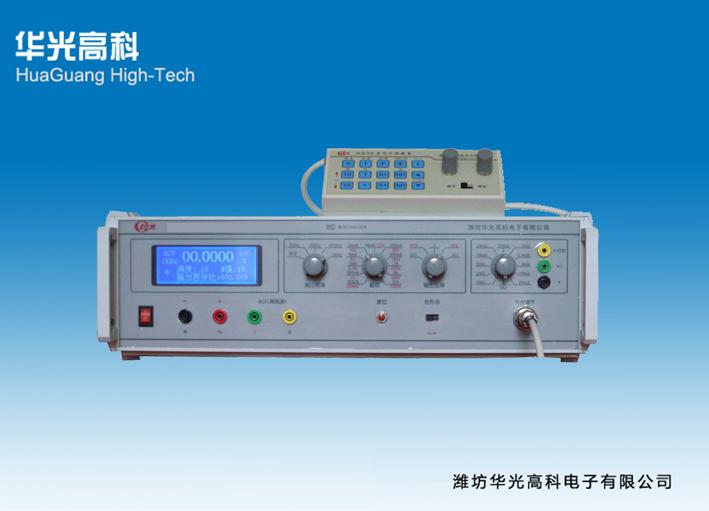

多功能校准器|HG30-3B（以下简称标准源）是华光高科公司最新设计的一款采用大屏幕液晶（192×64）背光汉字显示，具有良好人机界面、高精度大电流输出的智能化交、直流标准电压、电流及中值电阻的标准源、校准仪（其中交流输出为真有效值显示）。仪器设有各种汉字提示功能，可同时同屏显示输出实际值、百分比和被检表满度值、量程、频率、步进值、格数等。可根据被检表满度值设置仪器的输出量程，并可根据被检表的刻度选择相应的步进量。输出调节可选择键盘（按键）控制或电位器控制。具有数字显示、误差直读、量程宽、分档细、精度高、稳定性好、使用方便等特点。适用于检定、检验、维修四位半数字三用表、各种0.2级、0.5级以下指针式交、直流电压、电流表；亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.1级电流、电压表。
主要功能及特点
2 、采用键盘控制输出量的增减。键盘控制量分为100%/N、10%/N、1%/N、0.1%/N（N为4、5、6、10、15）。
3 、外控调节器可以离机控制输出量的增减，调节器上有键盘（有按键提示音）和电位器两种配置，任意转换。
4 、交、直流电压输出范围为0～1050V。
5 、交、直流电流输出范围为0～22A。
6 、交流提供四种输出频率：50Hz、60Hz（59.7Hz）、400Hz、1000Hz，使用晶振保证频率的准确度和稳定性。
7 、输出超载能自动保护,屏幕汉字、声音提示保护状态，手动复位。
8 、交流50Hz输出还可以选择市电同步,以减小被检表的拍频影响。
9 、钳形表测量:配用本仪器专用HG1000A标准线圈,可测量0-1000A电流,误差±0.3%。
DC﹤满量程的0.01%/5分钟,作精密测量时仪器需预热两小时。
2 、交流失真度：﹤0.5%
3 、直流纹波系数：﹤0.05%（额定输出时）
4 、输出频率准确度：50Hz、60Hz（59.7Hz）、400Hz、1KHz﹤0.1%（或市电同步）
5 、输出电压、电流以及中值电阻的范围及准确度见（附表1） （23℃±2℃，输出值大于10%量程）
| 输出项目 | 输出范围 | 额定输出 | 最大输出 | 准 确 度 |
| 交直 流电压 | 0～300mV | 20mA | 100mA | 基本误差： |
| 0～1V～3V | 50mA | 100mA | ||
| 0～5V～10V～30V | 100mA | 200mA | ||
| 0～50V～100V～300V | 50mA | 100mA | ||
| 0～250V～500V～1000V | DC:20mA AC:40mA | DC:20mA AC:60mA | ||
| 交直 流电流 | 0～100mA | DC:3V AC:36V | ||
| 0～1A | DC:3V AC:12V | |||
| 0～20A | 1.5V | |||
| 标准电阻 | 10、24、50、100、240、500( Ω) 、1、2.4、5、10、24(k Ω) 另加 × 1K、 × 1倍率档位（10kΩ～24MΩ) | 0.25W | ±(0.2%+20mΩ) | |
注 ：（1）工作环境温度超过23 ℃ ±2 ℃，每变化10℃，附加误差小于该量程基本误差 （2）50A 1KHz误差为 ±（读数值的0.15%+满量程的0.05%） | ||||
附表（1）
6 、电源指标：交流电源电压220V±10%，频率50Hz±1Hz；
7 、工作环境：工作环境的温度5℃～35℃，相对湿度﹤80%
8 、工作时间：连续
9 、外形尺寸：180×480×480mm3
10 、重量 ：约24kg
