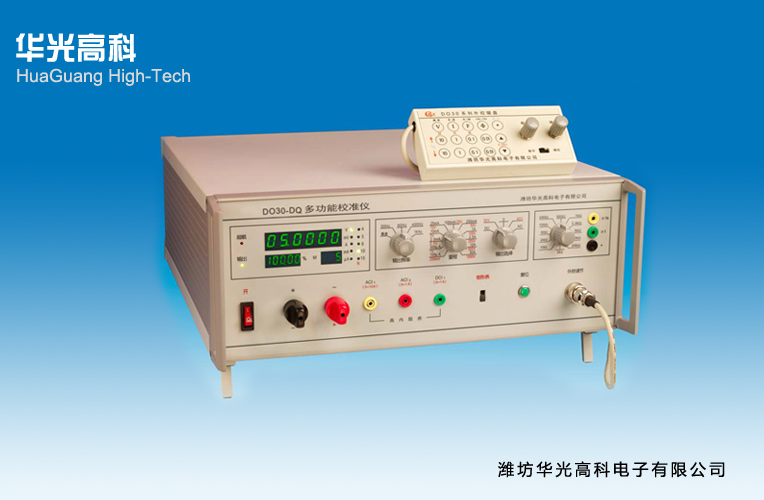

DO30-DQ型多功能校准仪是智能化交、直流标准电压、电流校准仪（其中交流输出为真有效值显示）。仪器设有三个显示窗口，可同时显示输出实际值、百分比和被检表满度值。可设根据被检表满度值设置仪器的输出量程，并可根据被检表的刻度选择相应的步进量。输出调节可选择键盘（按键）控制或电位器控制。具有数字显示、误差直读、量程宽、分档细、精度高、稳定性好、使用方便等特点。适用于检定、检验、维修四位半数字三用表、各种0.2级、0.5级以下指针式交、直流电压、电流表；亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.1级电流、电压表。
1 、 5 1/2位LED数字显示输出量 ，按实际值和百分比两种方式同时显示。
2 、 采用键盘控制输出量的增减。键盘控制量分为100%/N、10%/N、1%/N、0.1%/N（N为4、5、6、10、15）。
3 、外控调节器可以离机控制输出量的增减，调节器上有键盘和电位器两种配置，任意转换。
4 、交、直流电压输出范围为0～1050V。
5 、交、直流电流输出范围为0～60A。
6 、交流提供四种输出频率：50Hz、60Hz（59.7Hz）、400Hz、1000Hz，使用晶振保证频率的准确度和稳定性。
7 、输出超载能自动保护，手动复位。
8 、交流50Hz输出还可以选择市电同步，以减小被检表的拍频影响。
9 、钳形表测量：配用本厂标准线圈，可测量0～1000A电流，误差±0.3%。

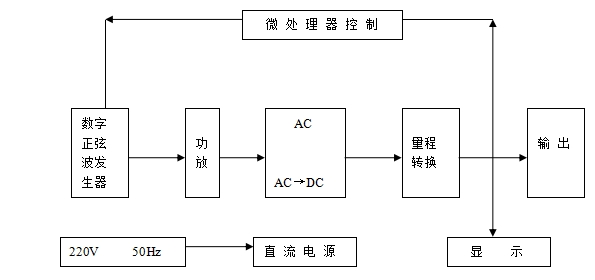

工作原理框图
1 、稳定性： AC﹤满量程的0.02%/5分钟
DC﹤满量程的0.01%/5分钟
作精密测量时仪器需预热两小时。
2 、交流失真度： ﹤0.5%
3 、直流纹波系数：﹤0.05%（额定输出时）
4 、输出频率准确度：50Hz、60Hz（59.7Hz）、400Hz、1KHz﹤0.1%（或市电同步）
5 、输出电压、电流以及中值电阻的范围及准确度见（附表1） （23℃±2℃，输出值大于10%量程）
6 、电源指标：交流电源电压220V±10%，频率50Hz±1Hz；
7 、工作环境：工作环境的温度5℃～35℃，相对湿度﹤80%
8 、工作时间： 连续
9 、外形尺寸：180×480×480mm3
10 、重量 ：约24kg
输出项目 | 输出范围 | 额定输出 | 最大输出 | 准 确 度 |
交 直 流
电 压 | 0～300mV | 20mA | 100mA | 基本误差： DC：±（0.02%读数+0.03%量程） AC：±（0.02%读数 +0.04%量程） 1KHz附加误差 ±0.05%读数
电压附加误差： ±0.02mV
ACI：≤1mA不考核精度 |
0～1V～3V | 50mA | 100mA | ||
0～5V～10V～30V | 100mA | 200mA | ||
0～50V～100V～300V | 50mA | 100mA | ||
0～250V～500V～1000V | DC：20mA AC：40mA | DC：40mA AC：60mA | ||
交 直 流
电 流 |
0～100mA | DC：3V
AC：36V | ||
0～1A | DC：3V AC：12V | |||
0～50A | 1.5V | |||
中值电阻 | 10Ω～24MΩ | 0.25W | ±0.2%+20mΩ | |
注：（1）工作环境温度超过23℃±2℃，每变化10℃，附加误差小于该量程基本误差 （2）50A 1KHz误差为±（0.15%读数+0.05%量程） | ||||
附表（1）
